개요:
본 제품은 접안부, 삽입부, 의료용 광원장치연결부 등으로 구성되어 있으며, 이미지 전송은 로드렌즈에 의해 수행되고 빛 전송은 유리섬유에 의해 수행된다.
의료용 광원장치(별도 품목)에서 제공되는 빛이 광섬유(유리섬유)로 구성된 라이트가이드에 의해 환부(척추내부)에 빛을 조명하고, 조명된 빛이 환부를 비추어 얻어낸 상은 내시경의 로드렌즈로 들어가 접안부를 통해 눈으로 보거나 의료용 영상출력기(별도 품목-카메라시스템, TV모니터장치 및 각종 내시경의 촬영장치)로 볼 수 있다.
내시경의 작업경로튜브(working channel tube)를 통해 척추 수술에 필요한 기구(별도
품목)을 삽입하여 치료할 수 있다

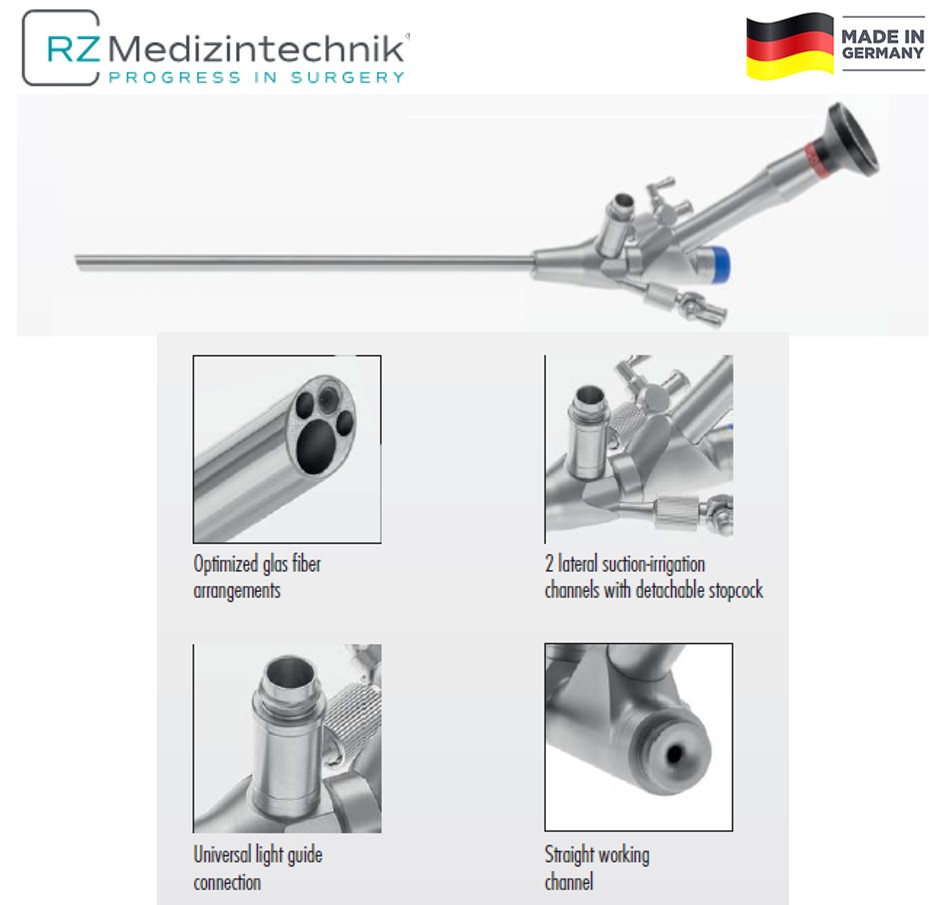

특징:
1) C-마운트 연결을 위한 접안렌즈
2) 가장 일반적인 조명 케이블을 내시경에 직접 연결하기 위한 3단계 조명 포스트 어댑터
3) 사파이어 유리는 렌즈 시스템의 손상에 대한 최고의 안정성을 보장합니다
4) 최적화된 유리 섬유 배열은 최고 품질의 균일한 이미지 밝기를 보장합니다
5) 최신 CAD 설계 막대 렌즈 시스템을 통해 향상된 데이터 해상도를 갖춘 고화질 사진
6) 134℃ 및 2.3bar에서 완전 오토클레이브 가능
사용가능영역(Indication)
1) 사용분야
PELD(Percutaneous Endoscopic Lumbar Discectomy) : 단일공 척추내시경 수술(수핵제거, 레이저) – 옆구리 접근
PSLD(Posterior Stenoscopic Lumbar Decompression) : 단일공 척추내시경 수술(수핵제거, 감압) - 등 뒤 접근
2) 적응증
PELD(Percutaneous Endoscopic Lumbar Discectomy) : 추간판 탈출증
PSLD(Posterior Stenoscopic Lumbar Decompression) : 추간판 탈출증, 디스크 협착증

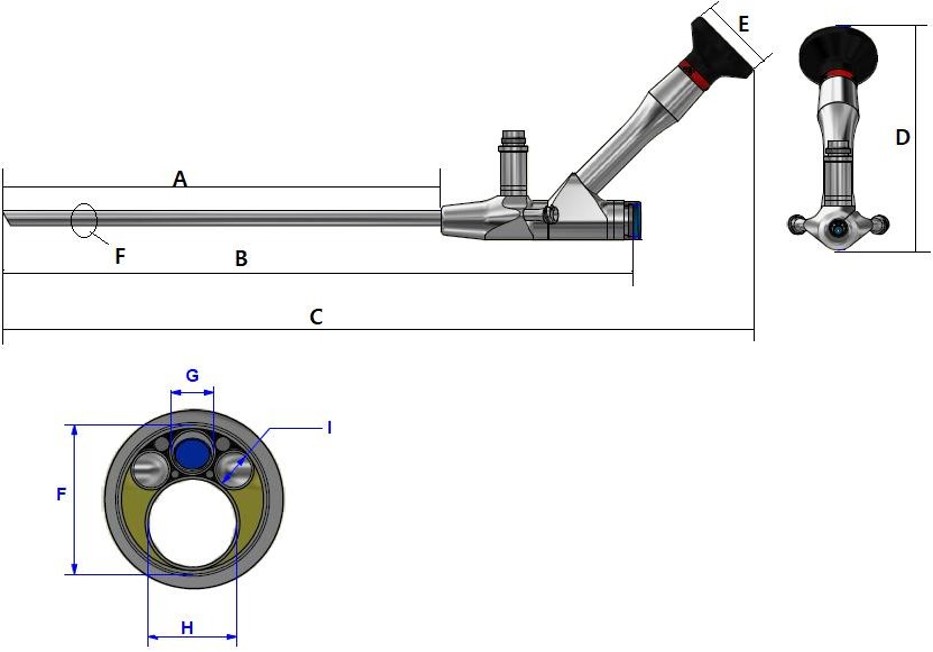

PRODUCTION SEPCIFICATION
|
사용분야 |
모델명 |
삽입부길이 (A, mm) |
작업경로 (Working channel)길이 (B, mm) |
전체길이 (C, mm) |
전체높이 (D, mm) |
접안부 직경 (E, mm) |
삽입부 직경 (F, mm) |
|
PELD |
259-375-181 |
181 ± 10% |
260.2 ± 10% |
310 ± 10% |
91.8 ± 10% |
∅31.75 ± 10% |
∅6.3 이하 |
|
PELD |
259-430-181 |
181 ± 10% |
260.2 ± 10% |
310 ± 10% |
91.8 ± 10% |
∅31.75 ± 10% |
∅7 이하 |
|
PSLD |
259-710-139 |
139 ± 10% |
209.2 ± 10% |
268.4 ± 10% |
94.8 ± 10% |
∅31.75 ± 10% |
∅10 이하 |
|
PSLD |
259-570-125 |
125 ± 10% |
199.4 ± 10% |
255 ± 10% |
94.8 ± 10% |
∅31.75 ± 10% |
∅8.4 이하 |
|
사용분야 |
모델명 |
광학튜브 (Optic tube) 직경 (G, mm) |
작업경로튜브 (Working channel tube) 직경 (H, mm) |
흡인 및 관개경로튜브 (Suctioin & Irrigation channel tube)직경 (I, mm) |
중량 (g) |
|
PELD |
259-375-181 |
∅1.8 이상 |
∅3.75 이상 |
∅1.5 이상 |
190 |
|
PELD |
259-430-181 |
∅1.8 이상 |
∅4.3 이상 |
∅1.5 이상 |
192 |
|
PSLD |
259-710-139 |
∅1.8 이상 |
∅7.1 이상 |
∅1.5 이상 |
211 |
|
PSLD |
259-570-125 |
∅1.8 이상 |
∅5.7 이상 |
∅1.5 이상 |
210 |
