제품개요(Product Overview)
전기 콘솔 등 형태의 전동식 기구로, 핸드피스, 어태치먼트(절삭용 등) 등을 연결하여
절골, 절제, 천자, 천공 등을 하는데 사용하는 의료기기임
특징(Feature)
① BLDC 모터에 표준 앵글을 장착하여 시술시 최적화된 성능을 제공함
② 프로그램 기능 탑재 - 시술 전 기어비율, 회전수, 토크, 회전방향, 주수량, 옵틱 등을
단계별로 최대 9개까지 프로그래밍이 가능함
③ 토크 과부하 방지 기능
④ 실시간 RPM값 표시 시스템
⑤ 모터 Auto-Calibration 기능
⑥ 역회전시 비프음 발생 - Drill, Shaver 모드
⑦ 인체공학적 디자인의 품 컨트롤러
⑧ SET UP을 통한 환경설정 기능
시술가능영역(Indication)
- 각 정형외과, 신경외과 영역
1) 성능
*최대 회전수
기어비율 | 1:1 | 1:3 | 1:5 | 10:1 | 20:1 | 32:0 |
회전속도 | 40,000rpm | 120,000rpm | 200,000rpm | 4,000rpm | 2,000rpm | 1,250rpm |
- 앵글 핸드피스의 회전수는 제조사에서 지정한 회전수 ± 10%의 오차가 있을 수 있습니다.(ISO 14457 참고)
* 토크
기어비율 | 1:1 | 1:3 | 1:5 | 10:1 | 20:1 | 32:0 |
회전속도 | 1~6N-cm | 1~2N-cm | 1N-cm | 5~30N-cm | 5~80N-cm | 5~80N-cm |
*기어비율: 1:1, 1:3, 1:5, 10:1, 20:1, 32:1
* 최대회전수: 12,500 cycle/min
* 토크: 10 N-cm
* 기어비율: 3:1
< SHAVER 모드 >
*최대 회전수: 6,000rpm (정회전, 역회전 시)
*주파수 (정/역 반복회전 시):
회전속도 | 300~1,000rpm | 1,100~1,800rpm | 1,900~2,600rpm | 2,700~3,400rpm | 3,500~4,200rpm | 4,300~5,00rpm |
주파수 | 0.5 Hz | 1.0 Hz | 1.5 Hz | 2.0 Hz | 2.5 Hz | 3.0 Hz |

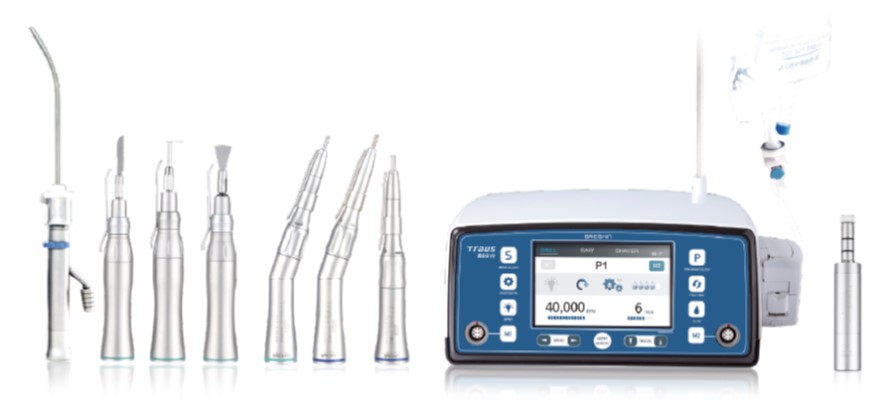

2) 구성품
No | 구성품 | No | 구성품 |
1 | 본체 유닛 | 12 | 렌치 |
2 | DRILL 핸드피스 (1:1 스트레이트 형) (선택사항) | 13 | 수분유입 방지볼트 |
3 | DRILL 핸드피스 (1:1 콘트라 형) (선택사항) | 14 | 모터스탠드 |
4 | DRILL 핸드피스 (10:1 콘트라 형) (선택사항) | 15 | DRILL 외부 주수 노즐 (선택사항) |
5 | SAW 핸드피스 (Reciprocating 형) (선택사항) | 16 | SAW 외부 주수 노즐 (선택사항) |
6 | SAW 핸드피스 (Sagittal 형) (선택사항) | 17 | 주수 튜브 |
7 | SAW 핸드피스 (Oscillating 형) (선택사항) | 18 | 튜브 홀더 |
8 | SHAVER 핸드피스 (선택사항) | 19 | 튜브 클램프 |
9 | BLDC 모터 (선택사항) | 20 | 수액 걸이 |
10 | 풋 컨트롤러 | 21 | 사용설명서 |
11 | AC 전원코드 | 22 | 스프레이노즐 |
- 식염수, 석션 펌프 세트, DRILL버, SAW블레이드, SHAVER블레이드는 구성품에 포함되어 있지 않습니다.
- 주수튜브는 일회용입니다. 사용 후 반드시 폐기하십시오.
